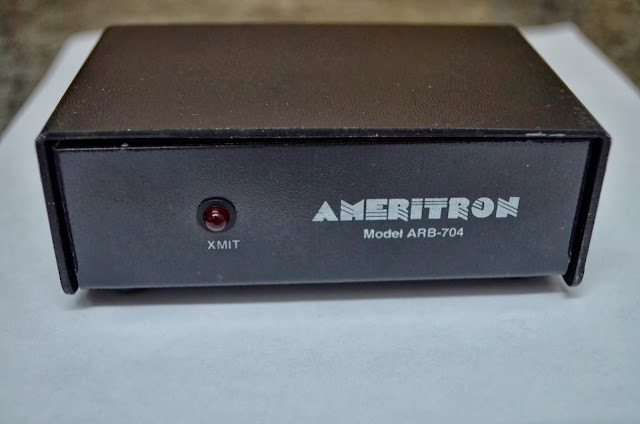

Voici mon interface AMERITRON ARB-704
qui va me servir
à Piloter mon ampli.

Le ARB-704
servira aussi  à protéger mon
émetteur-récepteur  TS-870 SAT  contre
des tensions élevées ou des courants qui
pourraient venir de l’ ampli.

Car chaque émetteur-récepteur a une sortie de
commutation pour piloter un ampli qui s’appelle le REMOTE.

Mais il faut faire attention car certains TX ne
sont pas capables de commuter des tensions élevées ou des courants d’un ampli.

il peut avoir des pointes de tension qui peuvent vous détruire
un étage de commutation de votre TX-RX voire plus grave.

(J’ai eu le problème
sur un TS 850) platine RF-UNITE HS.

Alors pour éviter ceci je conseille d’utiliser ce
type d’interface c’est un relai tampon supplémentaire qui se glisse entre votre
TX-RX   et L’ampli à piloter.

ARB-704 est un étage
de commutation à semi-conducteurs qui commande la ligne PTT de presque
n’importe quel amplificateur. Il gère des tensions jusqu’à 200V et des courants
jusqu’à 300 mA. Cela couvre presque tous les amplificateurs de puissance
disponibles sur le marché aujourd’hui.

Pour ma part mon ampli a un relai de 100v (pour la commande du REMOTE) et ALC une tension qui varie
ente 0 et – 20 v.

Mais comme je ne
parle pas anglais et que la notice est 100% anglais j’ai eu une réticence à ne
pas la brancher de suite.

Avec l’aide de
plusieurs amis on a vu que la notice évoque  la consommation de ARB-704  50 mA en 12v.

 Déjà là mon Ts 870 SAT ne pouvait pas
l’alimenter car il ne peut fournir au maxi 10 mA (attention danger) alors bien
regarder ce que votre tx peut fournir en ampérage.

Ce n’est pas
tout il indique qu’il faut faire  attention si on branche la fiche DIN.

 il ne faut
surtout pas branche la fiche power ( alimentation 12v externe )  sur ARB-704 .

 Si vous branchez la fiche DIN.

 avec la fiche
Power  va vous  endommagez  votre tx/rx,

 le ARB-704 va commuter en émission votre TX puis
endommager l’intérieur .

 sur le TS 870 il n’y a pas de diode pour un retour de courant .

Pour ma part comme mon TS-870 SAT ne pouvant pas alimenter mon ARB-704 .

 mon tx a un débit Maxi
de 10 mA   et le ARB-704 consomme 50 mA il faut que j’utilise la fiche Power ( alimentation externe )

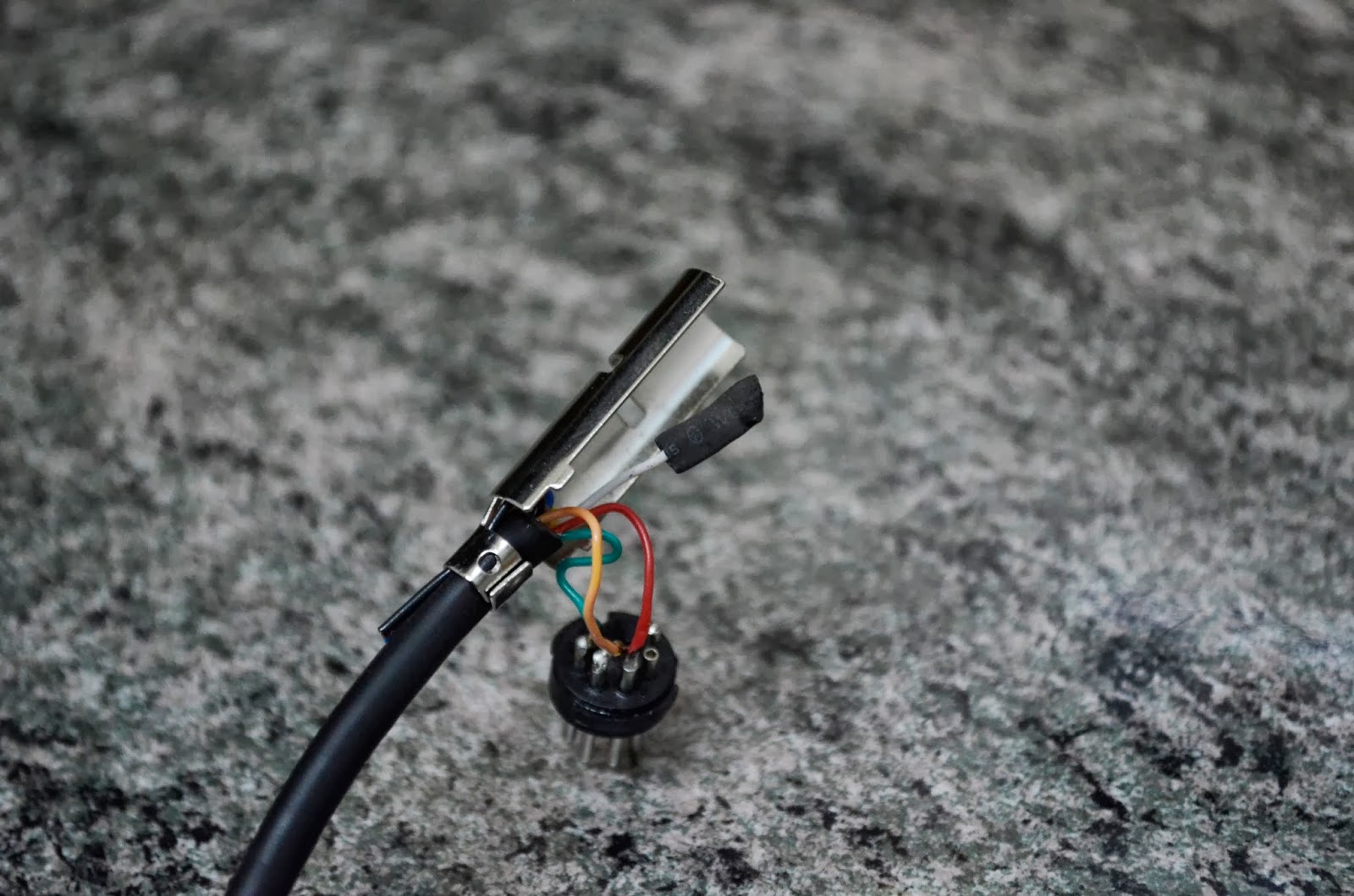

le câble
DIN (PNP-7D)

 j’ai repéré la broche 7 coté TX et la broche 1 coté ARB-704, j’ai
obtenu une mesure sur la broche 1 quand mon Tx était en émission j’ai trouvé 13.44
V

Une fois que
je me suis assuré de la bonne borne
j’ai coupé le fil puis isoler avec une
gaine thermo rétractable

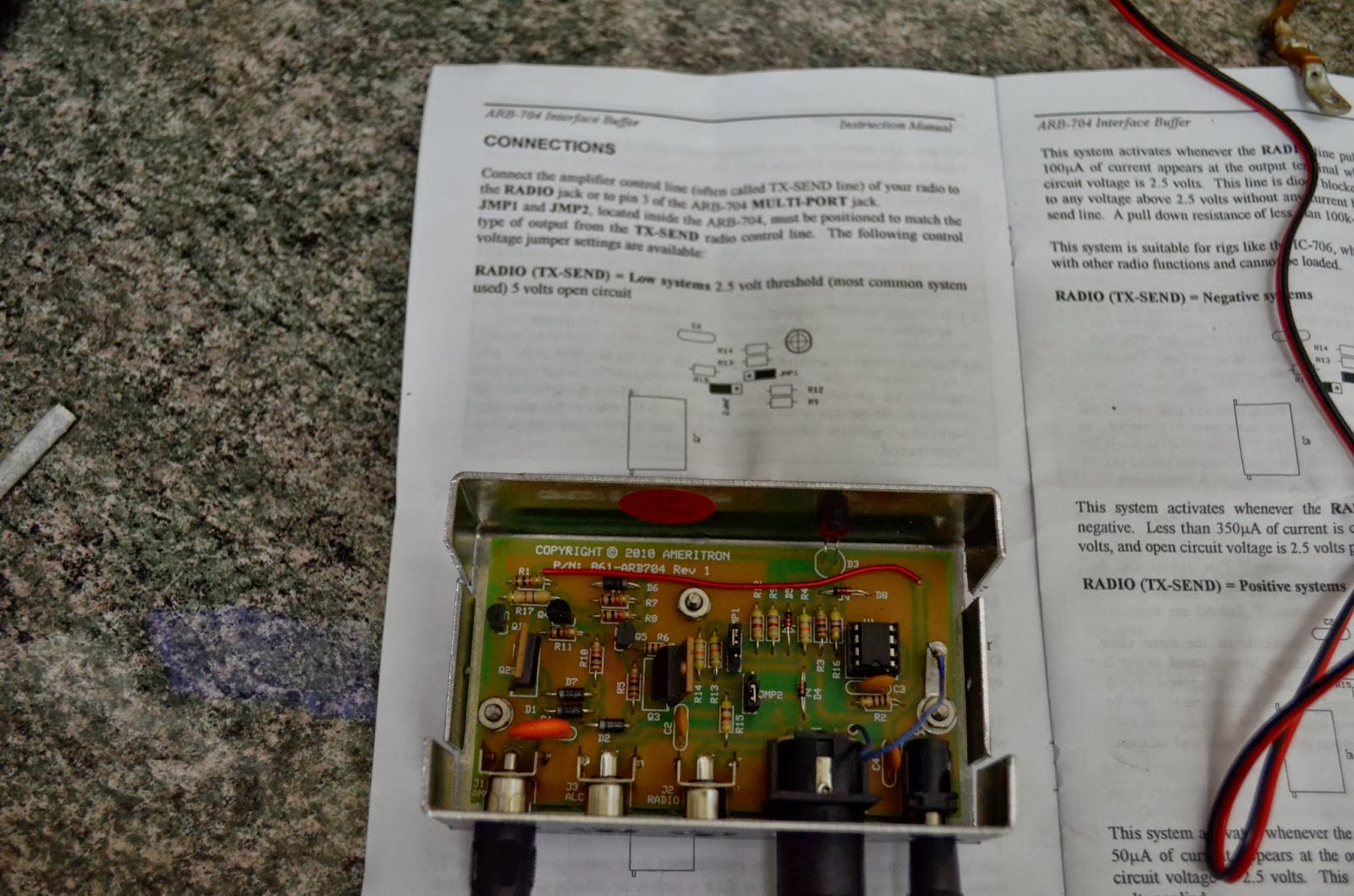

Maintenant il
faut positionner les curseurs JMP1 et JMP2

J’ai utilisé la configuration : Low Systems 2.5  ( voir pages 4 et 5 dans le manuel )
pour mon TS-870 , c’est la plus utilisée pour
les TX / RX.

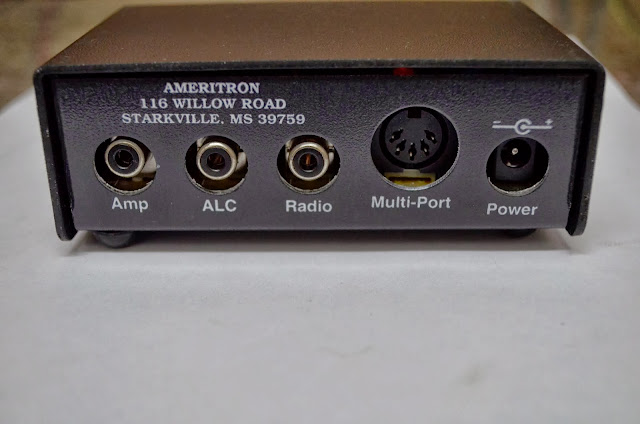

Une fois terminé j’ai refermé le capot puis branché les câbles :

J’ai procédé à l’essai de commutation tout fonctionne parfaitement.

Je vous
conseille cet interface qui protégera votre TX contre une retour par le REMOTE
ou fiche DIM qui vous détruira votre étage RF UNITE de votre TX.

Attention avant de
brancher un ARB-704 regarder bien les caractéristiques de votre TX/RX sur la
prise REMOTE son alimentation en mA
car mon TS 870 SAT fourni au Maxi que 10 mA
et le ARB-704 consomme 50 mA.

73’s de F4GTG
